Тройник ОСТ 108.104.14-82

troynik_ost_1081041482



Тройники штампованные для паропроводов ТЭС ОСТ 108.104.14-82

Детали и сборочные единицы из хромомолибденованадиевых сталей для паропроводов
тепловых электростанций

Параметры:

р = 25,01 МПа (255 кгс/см2), t = 545 °С.

1. Настоящий стандарт распространяется на переходные штампованные тройники с вытянутой горловиной для паропроводов тепловых электростанций с абсолютным давлением и температурой пара:

р = 13,73 МПа (140 кгс/см2), t = 560 °С;

р = 13,73 МПа (140 кгс/см2), t = 545 °С;

р = 13,73 МПа (140 кгс/см2), t = 515 °С;

р = 4,02 МПа (41 кгс/см2), t = 545 °С.

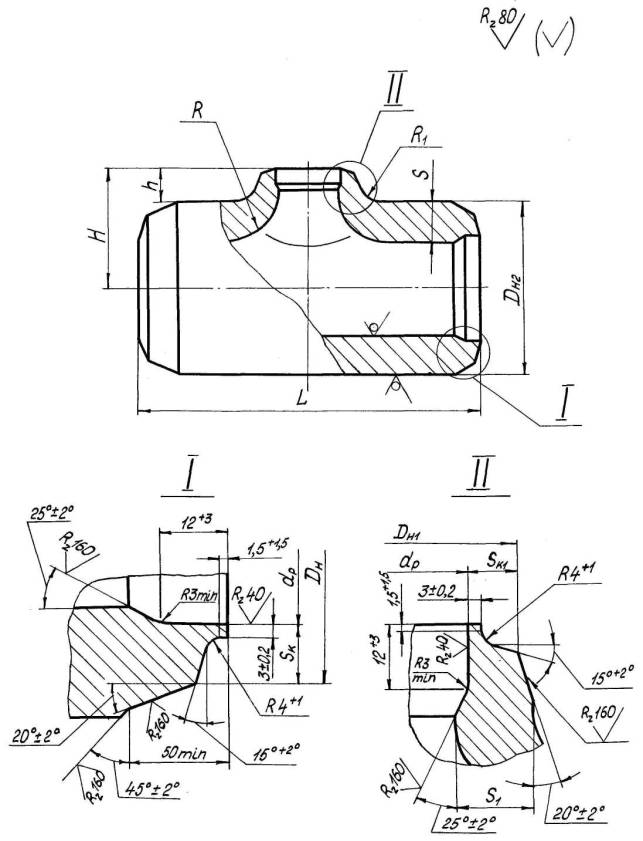

2. Конструкция, размеры и материал тройников должны соответствовать указанным на чертеже и в таблице.

3. Размеры высот H и h, радиусов R и R1 и толщины стенки Sк1 могут быть изменены по усмотрению предприятия-изготовителя при соблюдении условий прочности.

4. Предельные отклонения наружного диаметра DH2 не должны превышать ± 2 %.

5. Остальные технические требования — по ОСТ 24.125.60.

6. Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем.

7. Размер S1 обеспечивается технологией изготовления.

8. Пример условного обозначения тройника штампованного переходного исполнения 06 с условными проходами Dy = 250 мм, Dy1 = 175 мм:

ТРОЙНИК ПЕРЕХОДНЫЙ 250?175 06 ОСТ 108.104.14.

Размеры, мм



Ис-е

Услов-й проход

Наружный
диаметр и толщина стенки присоед-х труб

DH

DH1

DH2

dp

dp1

L
(пред. откл. ± 5)

Н*

h+5

S

S1

Sк

Sк1

R, не бол

R1
(пред. откл. + 5)

Материал
(марка, ТУ)

Масса, кг

Dy

Dy1

Ном.

Пред. откл.

Ном.

Пред. откл.

Ном.

Пред. откл.

Ном.

Пред. откл.

не менее

p = 13,73 МПа (140 кгс/см2), t = 560 °С

01**

150

100

219?32

133?20

222

± 1,2

136

+ 2

245

156

+ 0,63

94

+ 0,54

500

168

45

45

27

28,0

17,3

70

20

Сталь 15Х1М1Ф ТУ 14-3-460

126,0

02**

200

100

273?36

276

± 1,2

295

203

+ 0,72

198

50

60

36

31,5

115

35

196,0

03***

200

150

219?32

219

+ 3

320

156

+ 0,63

600

205

45

28,0

45

281,0

p = 13,73 МПа (140 кгс/см2), t = 545 °С

04**

200

100

273?32

133?20

276

± 1,2

136

+ 2

295

211

+ 0,72

94

+ 0,54

500

208

60

60

36

27,3

15,8

105

35

Сталь 15Х1М1Ф ТУ 14-3-460

196,0

05***

200

175

219?28

219

+ 3

320

164

+ 0,63

600

210

50

22,6

115

45

281,0

06***

250

175

325?38

328

± 2,0

360

251

+ 0,81

650

225

45

32,3

55

355,0

07

250

200

273?32

273

211

+ 0,72

700

240

60

27,8

120

382,0

p = 13,73 МПа (140 кгс/см2), t = 515 °С

(08)

150

100

194?20

133?14

196

± 1,2

136

+ 2

205

156

+ 0,63

106

+ 0,54

450

138

35

30

18

16,5

11,5

60

25

Сталь 12Х1МФ ТУ 14-3-460

71,6

(09)

150

125

159?16

162

225

128

+ 0,63

148

36

21

13,4

70

30

Сталь 15Х1М1Ф ТУ 14-3-460

94,7

(10)

175

150

219?22

194?20

222

198

245

176

156

500

158

18,5

16,5

105,0

(11)

225

125

273?26

159×16

276

165

295

222

+ 0,72

128

173

25

38

23

22,5

13,4

80

134,0

(12)

225

150

194?20

198

156

183

35

16,5

35

(13)

250

225

325?32

273?26

328

+ 2,0

277

+ 3

360

263

+ 0,81

222

+ 0,72

650

220

40

50

29

27,0

22,5

105

50

262,0

p = 4,02 МПа (41 кгс/см2), t = 545 °С

14

250

150

273?13

159?8

276

± 1,2

162

+ 2

280

248

+ 0,72

144

+ 0,63

500

175

35

26

16

9,9

5,8

55

20

Сталь 12Х1МФ ТУ 14-3-460

95,0

15

350

250

377?17

273?13

380

± 2,0

273

+ 3

395

345

+ 0,89

248

+ 0,72

600

243

45

27

17,3

13,0

9,9

65

30

175,0

16

400

350

426?19

377?17

430

± 2,0

382

+ 4

460

390

+ 0,89

345

+ 0,89

800

315

85

40

24

14,7

13,0

85

40

Сталь 15Х1М1Ф ТУ 3-923

360,0

17

450

350

465?22

468

485

424

+ 0,97

323

80

16,3

18

450

400

426?19

430

390

80

14,7

19

600

400

630?28

426?19

632

+ 5,0

430

+ 3

670

576

+ 1,0

390

+ 0,89

930

425

90

65

39

21,5

14,
